產品展示

PRODUCT

產品展示

JII型單支點機架、TJA型機架

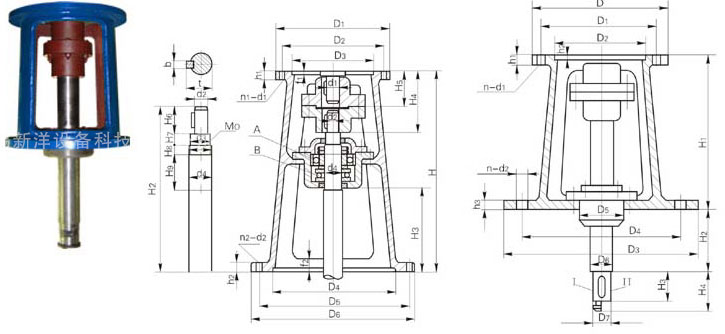

JII型單支點機架主要參數及尺寸
機架型號 減速機型號 D1 D2 D3（H8） D4（H9） D5 D6 n1-d1 n2-d2 H H2 H3 H4 H5 H6 H8 H8 H9
JII2 B2 260 230 200 295 350 392 6-13.5 4-26 568 478 301 159 89 74 20 17 70
JII3 B3 340 310 270 345 400 442 6-13.5 4-26 675 575 358 178 101 81 37 20 82
JII4 B4 400 360 320（316） 435 500 548 8-16 8-30 736 613 384 215 123 92 25 28 120
JII5 B5 490 450 400 440 550 600 12-18 12-22 835 685 363 280 150 130 44 40 142
JII6 B6 580 520 460（455） 500 550 600 12-22 12-22 928 739 380 350 187 163 46 40 156

機架型號 減速機型號 d1 d2 d3 M0 d4
（k6）		 b t f1 f2 h1 h2
JII2 B2 45 45 43 M50×2 50 14 48.5 6 5 20 12
JII3 B3 55 55 63 M65×2 65 16 59 6 5 20 24
JII4 B4 70 70 72 M75×2 75 20 74.5 7 5 22 26
JII5 B5 90 90 95 M100×2 100 25 95 8 7 26 28
JII6 B6 100 100 105 M110×2 110 28 106 10 7 28 30

TJA型單支點機架主要參數及尺寸
機架型號 減速機型號 輸入端接口 輸出端接口 D5 D6 D7 H1 H2 H3 H4
D D1 D2（H9） h1 h2 n-d1 D3 D4 n-d2 h3
TJA0 B0 190 160 140 16 5 4-12 250 210 3-12 16 115 45 30 260 200 34 70
TJA1 B1 230 200 170 16 5 6-12 290 260 4-12 16 115 45 35 310 200 57 100
TJA2 B2 260 230 200 20 6 6-12 345 300 3-18 20 115 50 45 350 200 57 100
TJA3 B3 340 310 270 22 6 6-13.5 460 400 4-20 22 160 60 55 440 250 77 100
TJA4 B4 400 260 320
（316）		 22 7 8-15 580 530 6-20 22 160 75 70 521 250 87 130
TJA5 B5
 		 490 450 400 25 7 12-18 600 550 8-22 28 240 100 90 540 300 107 170
TJA6 B6 580 520 320
（316）		 28 10 12-22 600 560 12-22 30 250 110 100 624 350 100 200
TJA7 B7 650 590 520 30 12 12-22 700 650 12-22 30 275 120 110 724 400 142 200
TJA8 B8 880 800 680 30 12 12-37 880 810 20-27 37 310 140 130 818 450 202 225
注：圖中所注“H2”僅與本樣本BLD系列件速機相配，如選用其他型號或其他廠家減速機，“H2”需另行計算。
1、Ⅰ型為夾殼式聯軸器聯接
2、Ⅱ型為JA型聯軸器聯接
3、如用戶對輸出軸長度有特殊要求，請在訂貨時說明
