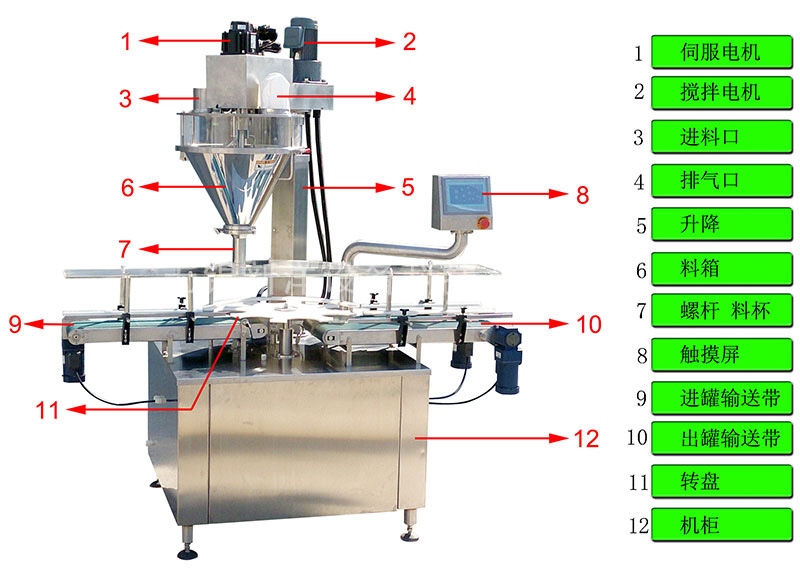

XY-QZ-23型自動罐裝包裝機
1. 簡要說明
該系列罐裝機能完成喂罐、托罐、充填計量、稱重選別等工作，可與其它設備配套組成整套罐裝流水線，適用于充填眼影粉、閃粉、胡椒粉、辣椒粉、奶粉、米粉、蛋白粉、豆奶粉、雞粉、咖啡粉、藥粉、添加劑、香精香料等。
2. 主要特征
全不銹鋼結構；水平開啟式料箱，清洗方便。
伺服馬達及伺服驅動控制螺桿; 伺服控制轉盤工作，性能穩定。
PLC、觸摸屏及稱重模塊控制。
配有位置合理的高度調節手輪，方便調整機頭高度。
氣動托罐裝置，保證充填時物料不灑出容器外。
重量選別裝置，保證流水線上每個產品都合格，省去后道工序中的分選機。
各種產品調整參數配方可儲存，備后使用，多儲存10個配方。
替換螺旋附件，能夠適應超細粉到小顆粒等多種物料。
3. 主要參數
|
容器尺寸 |
φ30-130mmφ30-155mm （加大型），H50-260mm |
|
罐裝重量 |
10 – 5000g |
|
罐裝精度 |
≤ 500g，≤±1%；>500g，≤±0.5% |
|
罐裝速度 |
20 - 40 bottles/min |
|
電源 |
3P AC208-415V 50/60Hz |
|
壓縮空氣 |
6 kg/cm2 0.05m3/min |
|
整機功率 |
2.5Kw |
|
整機重量 |
350kg |
|
整機體積 |
1800×1100×2100mm |
|
料箱容積 |
50L |
4. 配置清單
|
序號 |
名稱 |
型號規格 |
產地品牌 |
|
1 |
不銹鋼 |
SUS304 |
中國 |
|
2 |
PLC |
|
德國西門子 |
|
3 |
觸摸屏/HMI |
|
德國西門子 |
|
4 |
充填伺服馬達 |
1KW |
松下伺服電機 |
|
5 |
充填伺服驅動器 |
1KW |
松下伺服驅動 |
|
6 |
轉盤伺服馬達 |
750W |
松下伺服電機 |
|
7 |
轉盤伺服驅動器 |
750W |
松下伺服驅動 |
|
8 |
攪拌減速電機 |
400W |
臺灣宇鑫 |
|
9 |
電磁閥 |
|
臺灣亞德克 |
|
10 |
氣缸 |
SDA40X15 |
臺灣亞德克 |
|
11 |
過濾調壓器 |
AFR-2000 |
臺灣亞德克 |
|
12 |
小功率電機 |
120W 1300rpm Model: 90YS120GY38 |
臺灣JSCC |
|
13 |
減速機 |
Ratio:1：36，Model:90GK（F）36RC |
臺灣JSCC |
|
14 |
電源開關 |
HZ5BGS |
溫州長信 |
|
15 |
斷路器 |
|
施耐德 |
|
16 |
急停開關 |
|
施耐德 |
|
17 |
濾波器 |
ZYH-EB-10A |
北京中宇豪 |
|
18 |
交流接觸器 |
CJX2 1210 |
溫州正泰 |
|
19 |
熱繼電器 |
NR2-25 |
溫州正泰 |
|
20 |
直流繼電器 |
MY2NJ 24DC |
日本歐姆龍 |
|
21 |
開關電源 |
|
常州誠聯 |
|
22 |
AD稱重模塊 |
高速模塊 |
|
|
23 |
稱重傳感器 |
5KG |
梅特勒托利多 |
|
24 |
光電傳感器 |
BR100-DDT |
韓國奧托尼克斯 |
|
25 |
料位傳感器 |
CR30-15DN |
韓國奧托尼克斯 |
5. 隨機附件清單
|
序號 |
名稱 |
型號 |
單位 |
數量 |
備注 |
|
1 |
呆扳手 |
|
支 |
2 |
工具 |
|
2 |
活動扳手 |
|
支 |
2 |
工具 |
|
3 |
內六角扳手 |
|
套 |
1 |
工具 |
|
4 |
十字螺絲刀 |
|
把 |
2 |
工具 |
|
5 |
一字螺絲刀 |
|
把 |
2 |
工具 |
|
6 |
插座 |
|
只 |
1 |
附件 |
|
7 |
加壓盤 |
|
只 |
1 |
附件 |
|
8 |
砝碼 |
1000G |
個 |
1 |
附件 |
|
9 |
螺旋 |
|
套 |
1 |
附件 |
|
10 |
使用說明書 |
|
份 |
1 |
文件 |

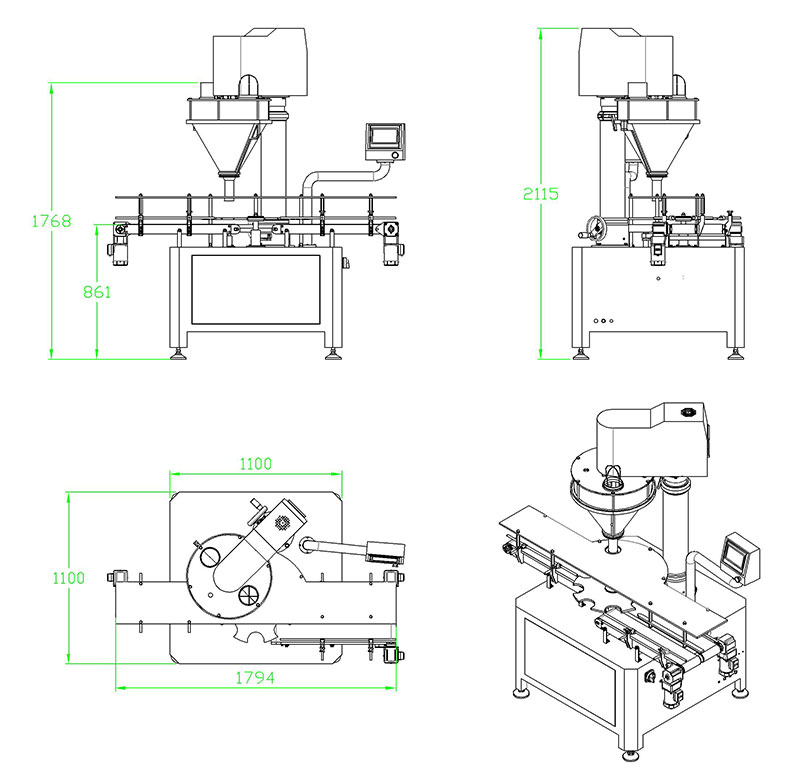

6. 外觀尺寸圖
